リングポンプ RP-HⅢ（ステッピングモーター駆動）シリーズ
- ポンプヘッド交換タイプで最大吐出量 45mL/min のステッピングモーター駆動ポンプ。
- ステッピングモーター駆動なので、60μL ～ 45mL/min の広範囲で、吐出量の調整ができます。

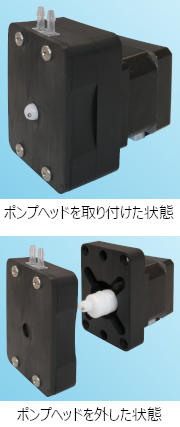

- ポンプヘッド交換は、強力磁石によるワンタッチ交換方式。
- 使用用途に合わせ、チューブは3種類から選択可能。
- 以下の滅菌が可能。
・オートクレーブ(121℃25分）10回
★ただし、「トランスマスター TM-15」チューブ使用の
RK-HⅢ02Wは、オートクレーブ不可。
・γ線(25kGy)
- ステッピングモーターを駆動するためのドライバー基板をオプション販売。
| ダウンロード |
|---|
| カタログ (PDF) |

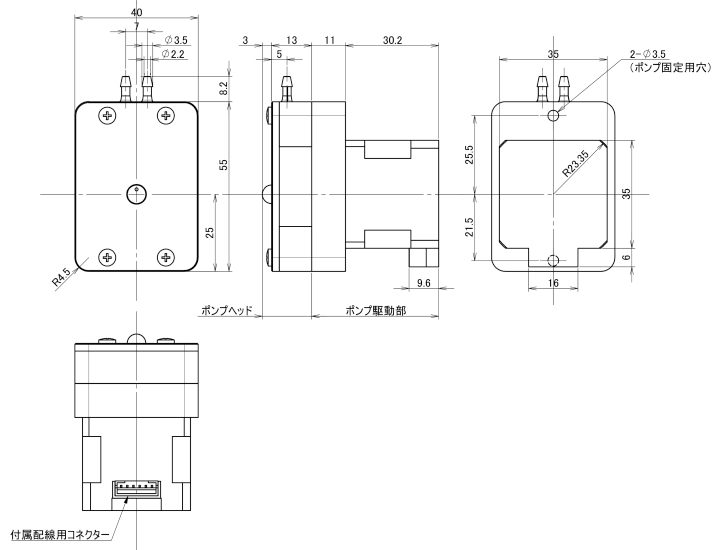

| 外観図 (PDF) |
| 3D CAD データ (STEP) |
| 2D CAD データ (DXF) |
| ポンプ品番 | ※1 吐出量 mL/min |
チューブ | ポンプ ヘッド 品番 |
付属配線 | |||
|---|---|---|---|---|---|---|---|
| 材質 | 内径× 外径 mm |
||||||
| RP-HⅢ02S-45Z-DC24VS | 0.06 ～ 45 |
シリコーン | 2.0 x 4.0 |
RK- HⅢ02S |
ドライバー 基板対応 JSTコネクター 無し |
||
| RP-HⅢ02F-45Z-DC24VS | ファーメド BPT | 2.0 x 4.0 |
RK- HⅢ02F |
||||
| RP-HⅢ02W-45Z-DC24VS | トランスマスター TM-15 |
2.0 x 4.2 |
RK- HⅢ02W |
||||
| RP-HⅢ02S-45A-DC24VS | 0.06 ～ 45 |
シリコーン | 2.0 x 4.0 |
RK- HⅢ02S |
ドライバー 基板対応 JSTコネクター 付き |
||
| RP-HⅢ02F-45A-DC24VS | ファーメド BPT | 2.0 x 4.0 |
RK- HⅢ02F |
||||
| RP-HⅢ02W-45A-DC24VS | トランスマスター TM-15 |
2.0 x 4.2 |
RK- HⅢ02W |
||||
|
※1：吐出量は、回転数が 0.3rpm ～ 250rpm のときの値 |
|||||||
- 回転方向がCWのときの吐出方向です。
ステッピングモーター ドライバー基板
本シリーズは、ステッピングモーター駆動です。
ステッピングモーターを動かすためには、そのモーター用のドライバー基板が必要です。
当社は、下記のドライバー基板を別売りオプションとしてご用意しています。
必要な場合はご連絡ください。

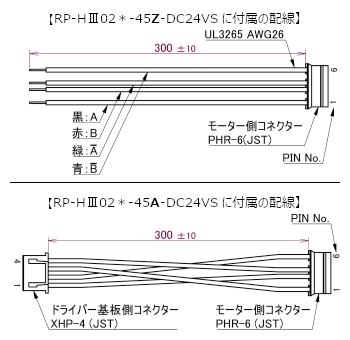

★ドライバー基板の使用には、ドライバー基板対応のJST製コネクタ付きの配線が付属した
ポンプ(RP-HⅢ02＊-45A-DC24VS)が必要です。
ステッピングモーター ドライバー基板 BD202411-H3
- RP-HⅢ ステッピングモーター駆動モデル専用のドライバー基板です。
- モーターと電源を接続し、外部からの制御信号でモーターを
コントロールするためのドライバー基板です。 - 制御信号を送る機材は、お客様でご用意ください。
- DC24V 1A の電源供給が必要です。直流電源装置、
ACアダプター等をご用意ください。
